Reguladores step-down
Los reguladores step-down presentan bastantes ventajas respecto a los reguladores lineales. En este caso vamos a analizar algunas de ellas.
Cuando necesitas obtener 5V de corriente contínua, regulada y estable para alimentar tus circuitos, lo habitual es utilizar el 7805 en formato TO220. Pero cuando nuestro circuito es un “tragón”, a medida que los mA suben de 200 o 300, la temperatura de dicho 7805 sube y nos vemos obligados a poner un disipador si no queremos usarlo para freir un huevo. Y eso siempre que no necesitemos pasar de 500mA, porque tendremos que irnos a un modelo superior o complicar nuestra fuente.
Otro factor que incrementa considerablemente la
temperatura es la diferencia entre la tensión de entrada al
regulador y la tensión de salida. Cuando se alimenta por encima de
12V casi es recomendable poner varios en cascada
para que cada uno de ellos “absorba un tramo” de tensiones
evitando el sobrecalentamiento.
Con los reguladores step-down podemos obtener
bastante más intensidad, ocupando prácticamente el mismo
espacio en la PCB, y casi sin aumento de temperatura.
Y lo que es mejor, se les puede meter directamente tensiones
de hasta 60V sin que afecte a su rendimiento.
El modelo que yo suelo utilizar es el TL2575 de Texas
Instruments, en cuyo datasheet el fabricante nos recomienda usarlo en
esta configuración:
Como puedes comprobar, hay cuatro componentes adicionales al regulador: el diodo Schottky, la bobina y un par de condensadores. Respecto al regulador lineal, sólo hay diferencias en cuanto al schottky y la bobina, puesto que los condensadores de entrada y salida también son necesarios.
Con esta configuración obtendremos de nuestro
regulador la nada despreciable intensidad de 1A.
También lo encontramos en formato SMD, que a mí
personalmente me gusta más por su facilidad de montaje:
lunes, 23 de junio de 2014
martes, 27 de mayo de 2014
lunes, 26 de mayo de 2014
sábado, 24 de mayo de 2014
miércoles, 14 de mayo de 2014
lavadora EASY modelo DEA13400
Esta lavadora tenia el problema que no lava pero si centrifuga lo primero que se hace es checar la manera de trabajar el motor gira una sola vez y se detiene por lo que se reviso el mecanismo y se checaron las partes mas comunes que suelen fallar ,una de estas es el solenoide se alimento de forma independiente y efectivamente se vio que no actuaba por lo que hay que reemplazarlo
sábado, 10 de mayo de 2014
Si te preguntas igual que la mayoria un pantalla LED economica o de MARCA,
yo diria de marca si de por si se tienen un gran numero de fallas en estos equipos por el tamaño de sus componentes en marcas economicas no les ponen disipadores de calor y rapidamente se quiebran las soldaduras y empiezan los problemas.
Las soldaduras actuales libres de plomo al calentamiento terminan por dejar de condusir o hacen falsos contactos y genera un sin numero de fallas y prueba de esto se los dejo en la siguiente
imagen.
yo diria de marca si de por si se tienen un gran numero de fallas en estos equipos por el tamaño de sus componentes en marcas economicas no les ponen disipadores de calor y rapidamente se quiebran las soldaduras y empiezan los problemas.
Las soldaduras actuales libres de plomo al calentamiento terminan por dejar de condusir o hacen falsos contactos y genera un sin numero de fallas y prueba de esto se los dejo en la siguiente
imagen.
jueves, 24 de abril de 2014
jueves, 17 de abril de 2014

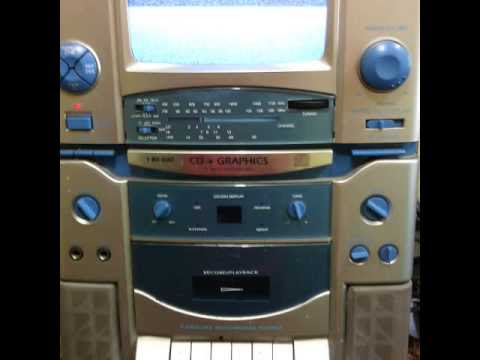

comprobación visual de salida de audio estéreo sony stk 442-130 o parecidas ,como ya saben el equipo no funciona y marca protección pero hay ocasiones en que tenemos duda si en realidad son estas la falla o por simple curiosidad ver que es lo que se quema ,por eso les traigo este vídeo donde muestro como hacerlo
